Rokçu Açma Söndürmə Vəzifəsi: Başlayanlar və Ekspertlər üçün Tam Bələdçi

Anlamaqrokçu açarının açma-söndürmə mövqeyielektrik və ya elektron cihazlarla məşğul olan peşəkarlar və həvəskarlar üçün çox vacib amildir. Roker açarı müxtəlif yerlərdə, məsələn, məişət məhsullarında, avtomobil panellərində, kompüter avadanlıqlarında, elektrik zolağında və fabriklərdə istifadə olunur. Rokçu açarının işlək olub-olmadığını müəyyənləşdirmək, həmçinin onun quruluşu, işləməsi və nasazlığı ilə tanış olmaq üsulları ilə maraqlanırsınızsa, bu təlimatda mütləq cavablar tapacaqsınız.

Rokçu keçid nədir?

Rokçu açar, şaquli olaraq hərəkət etməkdənsə, basıldıqda sürüşən elektrik açarıdır. Sallanan da dövrəni tamamlayır və ya pozur və elektrik cərəyanını idarə edir. Roker açarları mühəndislər arasında populyarlaşdı. Onlar güclü, istifadəsi asan və etibarlıdır. Dizayn, forma və ölçü baxımından bir çox növ rokçu açarları var, lakin onların əsas rolu dəyişməz olaraq qalır: etibarlı şəkildə yandırmaq və söndürmək.

Rokçu açarının On və Off Mövqeyinin Müəyyən edilməsi

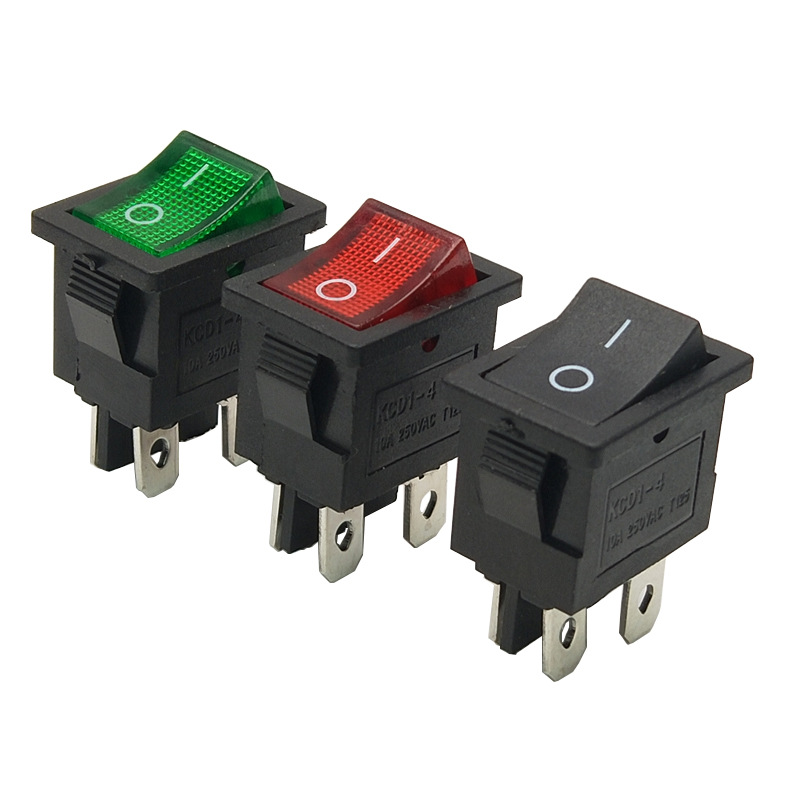

Rokçular dünyasına qoşulduqda ağla gələn ilk suallardan biri belə olur: Düymənin açıq və ya söndürüldüyünü necə müəyyən etmək olar? Sənaye bəzi ümumi göstəricilərlə çıxış edərək tapşırığı sadələşdirdi. Açarın ön tərəfində çap edilmiş və ya üzərinə qabartılmış beynəlxalq simvolları tapın.

I= ON
O= OFF

Düyməni "I" ifadəsi ilə işarələmə istiqamətində dəyişdirmək, sözügedən elektrik dövrəsini tamamlayacaq və cihazı işə salacaq. Şalter "O" işarəsi istiqamətində çevrilirsə, əlaqə kəsilir və cihaz fəaliyyətini dayandırır. Belə sadə işarələr sayəsində təhlükəsizliyə zəmanət verilə bilər. Bəzi hallarda, rəng dəyərlərindən "ON" üçün qırmızı rəng və "OFF" üçün qara və ya ağ rəng oxumaq üçün istifadə edilə bilər.

Rokçu açarların ümumi konfiqurasiyaları

Rokçu açarları bir neçə konfiqurasiyada gəlir: tək dirəkli tək atış (SPST), iki qütblü tək atış (DPST), tək dirəkli ikiqat atış (SPDT) və iki dirəkli cüt atış (DPDT). Seçilmiş konfiqurasiya rokçu açarın neçə dövrə işləyə biləcəyini göstərir. Bundan əlavə, keçidin bir çox vəzifələrdə öz funksiyasını yerinə yetirə biləcəyini ortaya qoyur.

Standart olaraq, açma-söndürmə funksiyası SPST dizaynına aiddir, burada bir ucu enerji mənbəyini yandırır (ON), digər ucu isə onu söndürür (OFF). Bununla belə, DPDT və ya SPDT açarlarının növləri istiqaməti dəyişdirmək və ya dövrədə müxtəlif əlaqələr yaratmaq üçün daha çox mövqeləri əhatə edə bilər. Rokçu açarınızın dizaynından xəbərdar olmaq onu düzgün birləşdirməyə və istifadə etməyə kömək edir.

Rokçu açarların tətbiqi və onların yandırma/söndürmə mövqeləri

Rahat dizaynı və istifadəsinin sadəliyi sayəsində rokçu açarları çoxsaylı cihazlarda tapılır. Açıq və söndürmə mövqeyinin düzgün müəyyən edilməsinin vacib olduğu əsas tətbiqlər bunlardır:

Məişət Avadanlıqları: Qəhvə maşınları, su soyuducuları, hooverlər və ventilyatorlar vəziyyətində istifadə rahatlığına görə roker açarlarına üstünlük verilmişdir.
Avtomobil: Cihaz panelini, pəncərələri idarə etmək, tənzimləmə və işıqlandırmaya gəldikdə, rokçu açar mövqeyi hər şeydir.
Sənaye: Ağır maşınlar həmişə aydın şəkildə işarələnmiş və etibarlı keçidlərə etibar etmişdir.
Elektronika və Kompüterlər: Sözsüz ki, elektrik zolaqları, displeylər və şassilər güc və idarəetmə ilə bağlı hər hansı problemdən qaçmaq üçün rokçu açarlardan istifadə edir.

Roker açarı haqqında məlumatı başa düşmək, verilən nümunələrdən göründüyü kimi cihazların hamar və təhlükəsiz işləməsi üçün çox vacibdir. Fiziki mövqe, habelə simvolların mənasını başa düşmək zədə və ya xəsarətlə nəticələnə biləcək cihazların qəsdən işə salınmasının və/və ya dayandırılmasının qarşısını alır.

On-off mövqeyi üçün vizual və fiziki işarələr

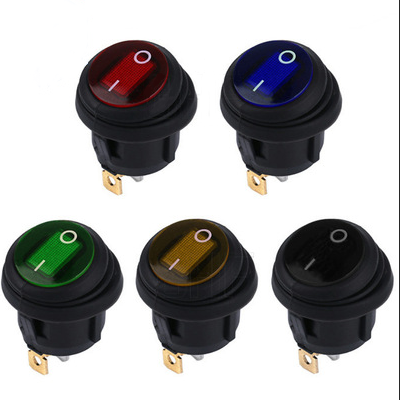

Əsas “I” və “O” simvollarından başqa, rokçular müxtəlif vizual və toxunma siqnallarını da əhatə edə bilər ki, istifadəçilər onun vəziyyətini tez başa düşə bilsinlər. Bəzi açarlarda, açarın özü işə salındıqda neon lampanın və ya LED-in işə salındığı işıqlı işarələr var. Bundan əlavə, toxunma indikatorları olan açarlar var ki, onlar möhkəm kənara və ya iki boş səthə malik ola bilər ki, bu da yan və qapalı tərəfləri hiss etməyə imkan verir.

Keçidin fiziki xüsusiyyətləri də qiymətli məlumat verir. Əksər hallarda “ON” parametri açarın operatora ötürülməsini nəzərdə tutur, “OFF” mövqeyi isə açarın əks istiqamətdə fırlanması deməkdir. Panellərə quraşdırılmış cihazlarda, müəyyən qaydalara uyğun olaraq, "ON" yuxarı hissədə və ya istifadəçinin yaxınlığında yerləşməsi üçün açarın standart yerləşdirilməsini saxlamaq imkanı ola bilər.

Düzgün yandırma-söndürmə funksiyası üçün rokçu açarı necə quraşdırmaq və naqil etmək olar

Rokçu açarın düzgün qurulması açarın işə salınması və söndürülməsi vəziyyətinin nəzərdə tutulan işini təmin edir. Proses aşağıdakı kimidir:

Addım 1: Keçid Tipini Müəyyən edin
Hansı keçiddən istifadə etdiyinizi öyrənmək üçün onun SPST, DPST, SPDT və ya DPDT keçidi olub-olmadığını müəyyənləşdirin, çünki o, naqil bağlantılarınızı təyin edəcək.
Addım 2: "I" və "O" simvollarını tapın
Açarı montaja yerləşdirərkən, “I” hərfinin müvafiq tərəfə baxdığından əmin olun.
Addım 3: Terminalları birləşdirin
Naqillərin çəkilməsi adətən yalnız enerji mənbəyini “canlı” terminala qoşmaq və istehsalçının göstərişi ilə müəyyən edilmiş cihazı “yük” terminalına qoşmaq məsələsidir.
Addım 4: Keçiddə Testləri işə salın
Dəyişdiricini qoşmağı tamamladıqdan sonra “I” düyməsini basaraq açarın cihazınızı yandırdığını və “O”-nun onu söndürdüyünü yoxlayın.

Rokçu açarının yanlış şəkildə quraşdırılması yandırma/söndürmə funksiyasının tərsinə çevrilməsinə səbəb ola bilər ki, bu da çaşdırıcı və təhlükəli ola bilər. Quraşdırmanın necə işlədiyinə əmin deyilsinizsə, ixtisaslı elektrikçi ilə əlaqə saxlamaq və keçid istehsalçısı tərəfindən verilmiş naqil diaqramlarını başa düşmək üçün kömək istəmək yaxşıdır.

Roker açarları ilə təhlükəsizlik mülahizələri

Elektrik nəzarətinə gəldikdə təhlükəsizlik çox vacibdir. Tapmaq üçün izləniləcək bir neçə ən yaxşı təcrübədirrokçu açarların işə salınma-söndürmə mövqeyi:

İşarələri aydınlaşdırın: açarlarınızı "I" və "O" hərfləri ilə aydın şəkildə qeyd etdiyinizə əmin olun və ya zəruri hallarda stikerlərdən istifadə edin. Ardıcıllıq: Açarları quraşdırarkən, yandırma/söndürmə istiqamətinin onun digər cihazlarda və ya panellərdə necə quraşdırıldığına uyğun olduğundan əmin olun. Təsadüfən keçiddən çəkinin: Qoruyucuları, qapaqları və ya kilidləmə mexanizmləri olmayan açarlardan istifadə etməyin, çünki bu, sənaye və izdihamlı iş yerlərində təhlükəli ola bilər. Dövri xidmət: Mütəmadi olaraq açarları köhnəlmə və yıpranma əlamətləri, solğun işarələr və ya nasazlıqlara səbəb ola biləcək hər hansı digər qüsurlu elementlər üçün yoxlayın.

Bu təhlükəsizlik tədbirlərini həyata keçirməklə siz əmin olursunuz ki, təkcə sizin deyil, başqaları da rokçu açarının işə salınma-söndürülməsi vəziyyətini müəyyən edə və hər hansı elektrik probleminin qarşısını ala biləcəklər.

Tez-tez verilən suallar

Bir açarın açıq və ya söndürülmə vəziyyətində olduğunu necə müəyyən etmək olar?Rokçu açarların əksəriyyəti ümumi qrafik siqnallardan istifadə edir: “I” ötürücünün ON funksiyasını yerinə yetirdiyini, “O” isə OFF funksiyasını yerinə yetirdiyini göstərir. "I" tərəfi dövrəni tamamlayan tərəfdir, "O" tərəfi isə onu ayırır. Heç bir siqnalın verilmədiyi hallarda istehsalçının təlimatına baxın. Bundan əlavə, bəzən açarlar ON vəziyyətində olduqda yandırıla bilər və ya istifadəçiyə doğru itələnmiş tərəf ON vəziyyətində olacaq şəkildə yerləşdirilə bilər. Onun mövqeyini müəyyən etmək üçün açarları dəyişdirməklə sadə bir sınaq da aparıla bilər.

ON olduqda bütün rokçu açarları işıqlandırılırmı?İşıqlandırma bütün rok açarlarında mövcud deyil. İşıqlandırılmış açarlar ətraf qaranlıq olduqda bir qədər kömək etsə də, adi keçid yalnız işarələmə və ya hissdən istifadə edə bilər.

Roker açarını özüm quraşdıra bilərəmmi?Bəli, düzgün naqil çəkmə proseduruna və təhlükəsizlik standartlarına əməl etsəniz. Keçidin spesifikasiyalarını yoxladığınızdan əmin olun və onun düzgün istiqamətləndirildiyini və düzgün işlədiyini təsdiqləmək üçün naqil diaqramlarına baxın.

Keçid arxaya quraşdırılsa nə olar?Səhv quraşdırılıbsa, rokçu keçid əks istiqamətdə işləyə bilər - "O" tərəfi basıldıqda, bu, cihazın işə salınmasına səbəb ola bilər və çaşqınlıq yarada bilər və təhlükə yarada bilər. Orientasiyanı düzgün idarə etməli və onu quraşdırdıqdan sonra keçid funksiyasını yoxlamaq lazımdır.

Rokçu açarları yüksək cərəyanlı cihazlar üçün uyğundurmu?Yüksək gərginlikli və yüksək cərəyan tətbiqləri ilə mükəmməl şəkildə işləyə bilən bir neçə rok açarı var; bununla belə, reytinqlərin ərizəniz üçün kifayət olduğundan əmin olmaq həmişə məsləhətdir. Qeyri-kafi qiymətləri olan açardan istifadə həddindən artıq istilik yaranmasına və ya nasazlıqlara səbəb ola bilər.

Rokçu yandırıb-söndürmə problemlərinin həlli

Rokçu tipli açarları olan bəzi maşınlar vəziyyətindəki dəyişikliklərə lazımi cavab vermir. Anahtarın yandırma və söndürmə funksiyasında problemlərin aradan qaldırılması həm açarı, həm də dövrəni araşdırmağı əhatə edir:

- Başlamaq üçün, yeri müəyyən etmək üçün işıq göstəriciləri ilə birlikdə "I"/"O" simvolları kimi vizual göstəriciləri yoxlayın.
- Bundan sonra elektrik enerjisini söndürün və açarda hər hansı aşınma, pas və ya mexaniki nasazlıq olub olmadığını yoxlayın. Sallanan funksiya/hissə heç bir nasazlıq olmadan asanlıqla işləməlidir.
- Keçidin "I" mövqeyinə çevrilərkən uğurla dövrə yaratdığını və "O" vəziyyətində olarkən onu kəsdiyini yoxlamaq üçün davamlılıq test cihazı və ya multimetrdən istifadə edin.
- Bir neçə açar varsa, onların vahid quraşdırılmasını və naqil sxeminə uyğunluğunu təmin edin.

Əgər açar işləməyi dayandırıbsa, açarı dəyişdirmək lazım ola bilər. Açarları dəyişdirərkən, xüsusən gərginlik və cərəyan tələblərinə gəldikdə, mümkün qədər orijinal xüsusiyyətləri olan açarlardan istifadə etdiyinizə əmin olun.

Yandırma-Söndürmə İdarəsi üçün Rocker açarlarına alternativlər

Roker açarları bu günlərdə ən populyar keçid növləri arasında olsa da, onlar açma-söndürmə funksiyası üçün mövcud olan yeganə seçim deyil. Digər keçid növlərinə keçid açarları, düyməli açarlar, fırlanan açarlar və sürüşmə açarları daxildir. Bu tip açarların hamısı fərqli dizayn və xüsusiyyətlərə malikdir. Nümunə üçün, keçid açarları düyməni basıb buraxmaqla aktivləşdirilərkən açarı bir mövqedən digərinə çəkən qolu mexanizminə malikdir. Keçid növünün seçimi xüsusi tətbiqin davamlılıq, erqonomika və ya estetik görünüş baxımından nə tələb etməsindən asılıdır.

Roker açarlarının saxlanması və dəyişdirilməsi

Rokçu açarınızın saxlanması onun yandırma-sönmə mövqeyi ilə bağlı etibarlılığını təmin etmək üçün lazımdır. Anahtarı təmizləyərkən ehtiyatlı olun, çünki kir və nəmin olması işarələrə mane ola bilər. Roker açarınız yapışqan hiss etməyə başlayırsa, nasazlıq əlamətləri göstərirsə və ya zədələnibsə, onu dəyişdirmək adətən uyğun reaksiyadır. Dəyişdirmə cari reytinqə, gərginliyə və fiziki ölçülərə uyğun olmalıdır. Daha əvvəl müzakirə edildiyi kimi eyni naqil və istiqamətləndirmə üsullarından istifadə edin.

Ən Yaxşıların SeçilməsiRokçu açarıMüraciətiniz üçün

Roker açarı seçərkən açarın reytinqlərinin cihazın elektrik ehtiyaclarına uyğun olmasını təmin etmək vacibdir. İdeal olaraq, açarın yandırıb-söndürülməsini göstərən aydın işarələri olan, davamlı materiallardan hazırlanmış və istifadəsi asan olan rokçu açarları axtarmaq lazımdır. Əgər keçid görmə qabiliyyətinin vacib olduğu bir mühitdə istifadə ediləcəksə, işıqlı açarlar ən yaxşı seçimdir. Yüksək cərəyan cihazları yüksək səviyyəli kontaktları və izolyasiyası olan açarlardan istifadə etməlidir. İstifadəçilərin rokçu açarın hər zaman açıq və ya sönük vəziyyətdə olub-olmamasından xəbərdar olduğundan əmin olmaq üçün açarın dizaynını diqqətlə qiymətləndirin və beləliklə, səhvlərdən qaçın.

Beləliklə, yekunlaşdırsaq, rokçu açarları açma-söndürmə vəziyyətində mənimsəmək simvolları, fiziki işarələri, naqilləri, istifadəsi və təhlükəsizliyi başa düşmək deməkdir. Roker açarlarını diqqətlə seçmək, quraşdırmaq və onlara qulluq etməklə siz elektrik cihazlarınızın təhlükəsiz işləməsinə əmin olacaqsınız. Texniki, mühəndis, hobbi və ya sadəcə məişət texnikasına nəzarət etməyinizin fərqi yoxdur; roker açarları ilə məşğul olmaq, həmçinin ümumi problemləri həll etmək üçün bu təlimatdan istifadə edə bilərsiniz.
