Mikro açar 5a 125 250v

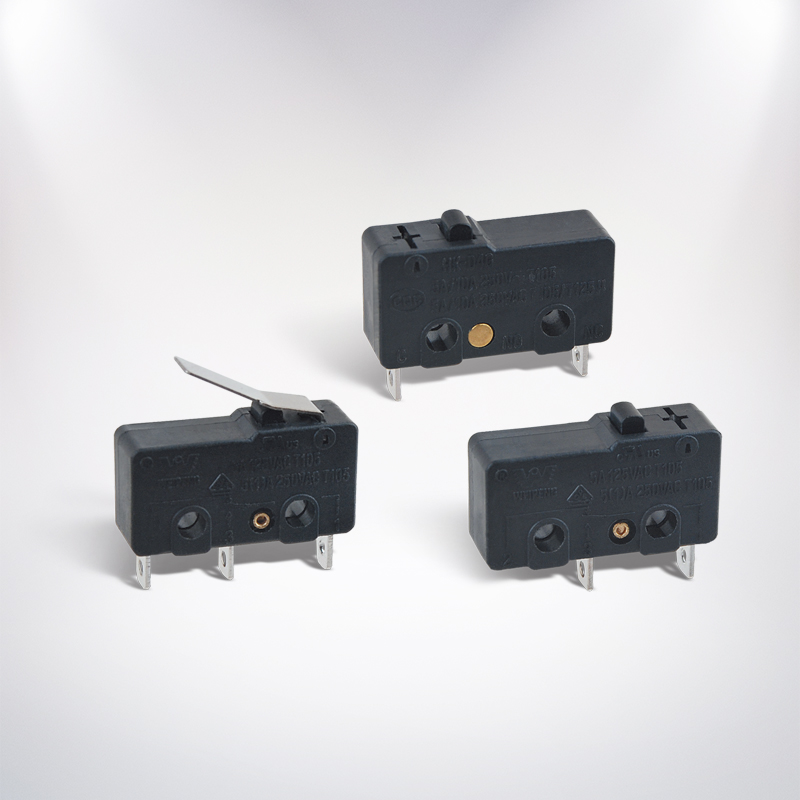

Mikro açar 5a 125 250v125 v AC və 250 v AC ilə müəyyən edilmiş iş hədlərində maksimum 5a-a qədər elektrik dövrələrini yandırmaq və söndürmək üçün istifadə olunan kiçik snap fəaliyyət açarıdır. Ümumiyyətlə, elektron cihazlarda, idarəetmə sistemlərində, avtomatlarda, ofis avadanlıqlarında, qapı və örtüklərdə, məişət texnikası və s.

Mövcud reytinqdən başqa, yük növü, ötürücü növü, qüvvə, terminalların konfiqurasiyası, ölçüləri və ətraf mühit şəraitinin komponentlər üçün planlaşdırdığınız istifadəyə uyğun olduğunu yoxlayın.

5A 125/250VAC nə deməkdir?

“5A 125/250VAC” təyinatı adətən açarın istehsalçı tərəfindən tövsiyə edildiyi kimi müvafiq yüklə istifadə olunarsa, 125 volt AC və ya 250 volt AC gərginliyində maksimum 5 amperi idarə edə biləcəyini göstərir.
Bu spesifikasiya adətən rezistiv yüklərə aiddir.

Mühərriklər, solenoidlər, kompressorlar, lampalar, transformatorlar və elektron enerji təchizatı blokları kimi cihazlarda yüksək alov cərəyanı və ya elektrik qövsü yarana bilər. Belə hallarda fərqli yük dərəcəsi olan cihazlardan istifadə etmək və ya müvafiq söndürmə cihazının tətbiqi lazım ola bilər.

Bu AC reytinqini təmsil edir. Bununla belə, bu, keçidin 125VDC və ya 250VDC-də istifadə üçün təsdiqlənməsinə zəmanət vermir. Davam etməzdən əvvəl həmişə təyin edilmiş məlumat cədvəlində fərqli DC reytinqini axtarın.

Mikro keçid necə işləyir?

Mikro açar bir snap-hərəkət mexanizmindən istifadə edir. Ötürücü dəqiq yerə daxil olan kimi daxili yay kontakt vəziyyətini sürətlə dəyişir. Buna görə də, onun minimal hərəkətinə və daimi işləmə nöqtəsinə baxmayaraq, keçidin əla etibarlılığına imkan verir.

Ötürücülərin tipik növləri arasında piston, menteşə qolu, diyircəkli qolu və simulyasiya edilmiş rulon var. Müvafiq növ ötürmə mexanizmi mövcud boşluğa, hərəkət istiqamətinə və proses üçün lazım olan qüvvəyə və məsafəyə əsasən seçilir.

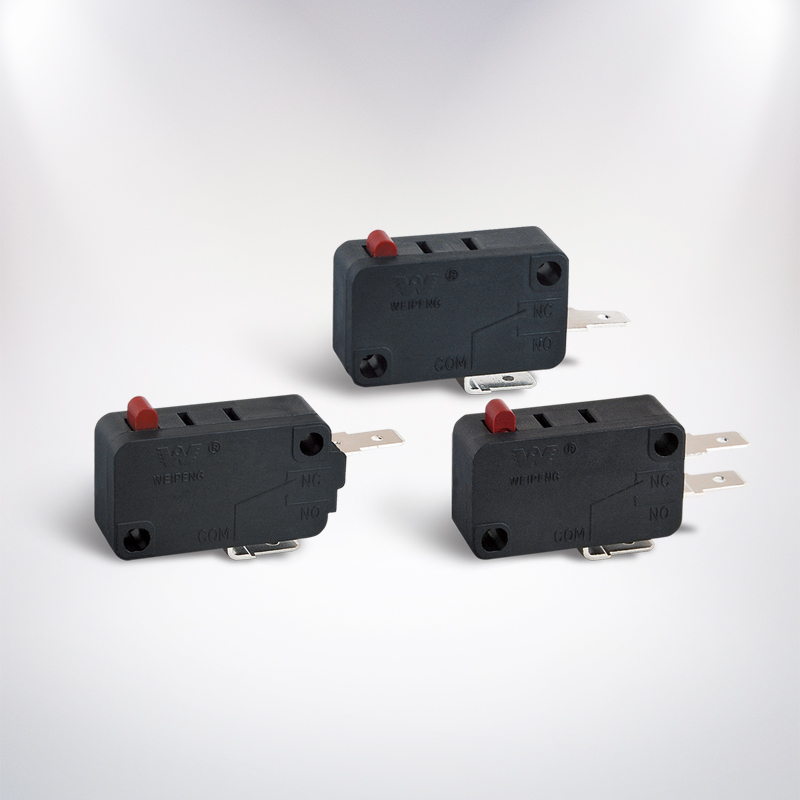

SPDT Terminal Konfiqurasiyası

Bir neçə 5A modeli SPDT rejimində işləyir (Single Pole Double Throw). SPDT-də ümumi terminallar COM, NC və NO-dur.

Dövrə aktuatorun basılması ilə işə salındıqda, NO ilə birlikdə COM-dan istifadə edin. Digər tərəfdən, dövrə gözləmə vəziyyətində qapalı qalmalı və ötürücü işə salındıqda açıq olduqda COM-dan NC ilə birlikdə istifadə edin. Naqil çəkmə prosesindən əvvəl faktiki keçiddəki etiketləməni yoxladığınızdan əmin olun.

Həssas mikro açar nədir?

Həssas bir mikro açar olduqca aşağı güclə işləyir. Bu, açar işıq qapısı, plastik lövhə, kiçik mexanizm və ya məhdud hərəkətin köməyi ilə işə salındıqda faydalıdır.

Həssaslıq cari reytinqdən daha çox ilə müəyyən edilir. Aşağıdakı spesifikasiyaları yoxlayın:

• Əməliyyat qüvvəsi və buraxma qüvvəsi
• Səyahətdən əvvəl və həddindən artıq səyahət
• Əməliyyat mövqeyi
• Aktuatorun növü və uzunluğu
• Mexanik və elektrik ömrü

Bir diyircəkli qolun istifadəsi xarici sistemdən tələb olunan səyləri minimuma endirə bilər. Bununla belə, düzgün olmayan uyğunlaşma yanal stressə və erkən uğursuzluğa səbəb ola bilər. O, düzgün işləməli, həddindən artıq hərəkət spesifikasiyasını aşmadan işləməlidir.

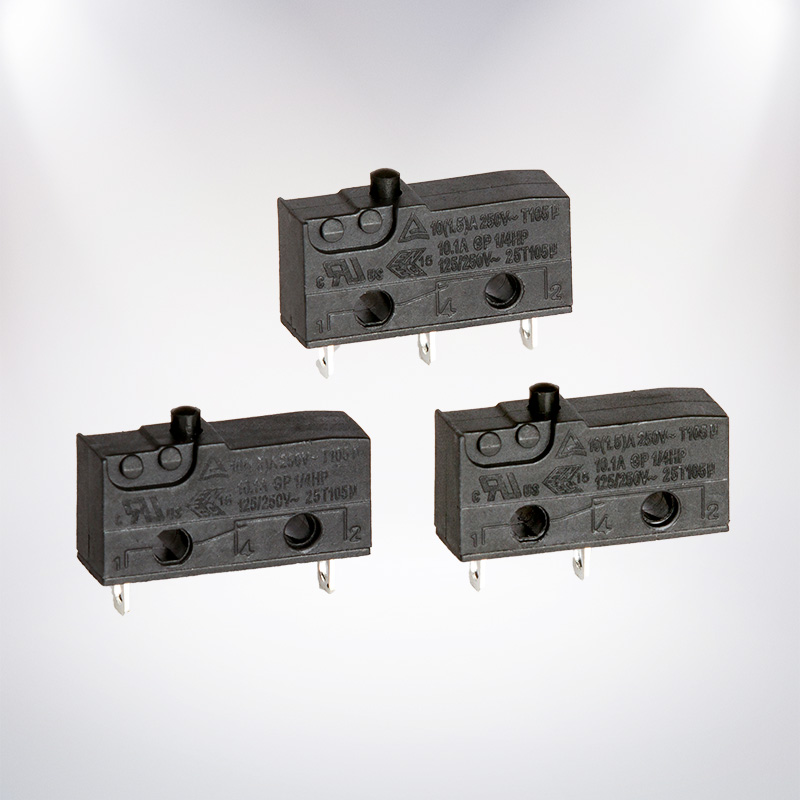

5A, 10A, 16A və 21A Mikro açarları

Mikro açarlar cari reytinqlərin müxtəlif versiyalarında istehsal olunur, yəni 5A, 10A, 16A və 21A. Daha yüksək cari reytinq mütləq düzgün seçim deyil; açarın tətbiq gərginliyinə, yük növünə, ölçmələrə, terminalın növünə və standartlara uyğun olması vacibdir.

10A, 16A və 21A kimi qiymətləndirilən digər modellərlə həm 125V, həm də 250V-də 5A olaraq qiymətləndirilən Micro Switch-ə baxdığınız zaman yalnız reytinqə baxmaqdansa, bütün spesifikasiyaları müqayisə etməlisiniz. Daha yüksək nominallı keçid quraşdırma dəlikləri, ötürücü hərəkəti, terminal mövqeyi və kontakt ölçüləri kimi dizayn xüsusiyyətlərinə görə aşağı qiymətli modellərdən fərqlənə bilər.

Yük və Təhlükəsizlik Mülahizələri

Yükü birləşdirməzdən əvvəl, yalnız normal cərəyanı deyil, həm də başlanğıc və ya başlanğıc cərəyanını müəyyən etmək lazımdır. Rezistiv yüklərin öhdəsindən gəlmək adətən induktiv və ya kapasitiv yüklərdən daha asandır. Mühərriklər və solenoidlər normal cərəyan 5 A-dan aşağı olsa belə, kontaktlara zərər verə biləcək qığılcımlar yarada bilər.

Əsas tətbiqlərdə müvafiq izolyasiya, həddindən artıq yükdən qorunma, mexaniki qoruma və qapaq istifadə edilməlidir. Avadanlığın dizaynı və yerli elektrik qaydaları ilə müəyyən edilmiş keçirici naqili qırması üçün açarın düzgün quraşdırılması adətən aparılmalıdır.

Bununla əlaqədar quraşdırma və ya sınaq işlərindən əvvəl elektrik təchizatını ayırın. Şəbəkə gərginliyinin naqilləri ya tamamlanmalı, ya da ixtisaslı mütəxəssis tərəfindən yoxlanılmalıdır.

Quraşdırma və Quraşdırma Məsləhətləri

Sifariş verməzdən əvvəl həmişə gövdə ölçülərini, montaj deşikləri arasındakı məsafəni, ötürücü hündürlüyünü, terminal tipini və işləmə vəziyyətini yoxlayın. Oxşar görünən açarlar mütləq bir-birini əvəz edə bilməz.

Ötürücü düzgün istiqamətdə sıxılmalı və istehsalçı tərəfindən başqa cür göstərilmədiyi təqdirdə, sərt mexaniki dayanacaq kimi istifadə edilməməlidir. Həddindən artıq təsir, yan təzyiq, rütubət, nəmlik və vibrasiyadan qaçınmaq lazımdır.

Çox istifadə edilən terminalların müxtəlif növləri var; bunlara lehim terminalları, sürətli qoşulma nişanları, PCB sancaqları və tel terminalları daxildir. Stil istifadə edilən montaj texnikasına və yerin mövcudluğuna əsasən seçilə bilər.

Doğru Modeli Necə Seçmək olar

Satın almadan əvvəl bu yoxlama siyahısından istifadə edin:

• AC və ya DC gərginliyini və faktiki yük cərəyanını təsdiqləyin.
• Yükün rezistiv, induktiv, tutumlu, motor və ya lampa olduğunu müəyyən edin.
• Dövrə uyğun olaraq SPDT, SPST-NO və ya SPST-NC seçin.
• Tələb olunan əməliyyat gücünü və ötürücü tərzini seçin.
• Montaj ölçülərini və terminal mövqelərini müqayisə edin.
• İşləmə temperaturunu, sızdırmazlığı, elektrik ömrünü və təsdiqləri yoxlayın.
• Dəqiq hissə nömrəsi üçün rəsmi məlumat vərəqini tələb edin.

Tez-tez verilən suallar: Həssas Mikro Keçid SPDT 5A 125/250VAC

Həssas mikro açar SPDT 5A 125/250VAC nədir?

Keçid ümumi terminalı və ikili çıxışı olan aşağı gücə malik və sürətli bir cihazdır. Nəzarət olunan şəraitdə işləyərkən onun maksimum cərəyan reytinqi 5A-dır.

250VDC üçün istifadə edə bilərəmmi?

Xeyr, 125/250 VAC işarəsi AC reytinqini ifadə etsə də, DC gərginliyi üçün reytinq vermir. Həmişə qeyd olunan DC gərginliyi və cərəyan reytinqi olan açarı axtarın.

YOX və NC arasındakı fərq nədir?

Normalda açıq açar açarda heç nə basılmadıqda elektrik cərəyanının axmasına imkan verir, normal olaraq qapalı açar isə ötürücüyə basıldıqda elektrik cərəyanının axmasına imkan verir.

5A mikro açar mühərriki idarə edə bilərmi?

Mühərrikin cərəyanı 5A-dan aşağı olsa da, keçid düzgün işləməyə bilər. Başlanğıc cərəyanını və açarın tutumunu aşa bilən induktiv qövsləri müəyyən edin. Mühərrikin yük qabiliyyətini qiymətləndirin və ya röle və ya kontaktordan istifadə edin.

5A açarını 16A və ya 21A modeli ilə əvəz edə bilərəmmi?

Bu, yalnız dəyişdirmə ölçüləri, aktuatorun hərəkəti, terminalın təşkili, kontaktın təşkili, gərginlik dərəcəsi və sertifikatlaşdırma baxımından eyni ölçüyə malik olduqda. Özlüyündə daha böyük güc reytinqi kifayət deyil.

Mikro keçid nə qədər davam edir?

Məhsulun ömrü yük, mesajın tezliyi, hizalanma, ətraf mühit və quraşdırma keyfiyyəti ilə müəyyən edilir. Mexanik və elektrik ömrü fərqli terminlərdir; buna görə də faktiki yükə uyğun olaraq elektrik istismar müddəti spesifikasiyasına əməl edilməlidir.

Nəticə vermək üçünMikro açar 5a 125 250vyük və mexaniki parametrlər uyğun olarsa, kiçik ölçülü AC idarəetmə və mövqe algılama sistemləri üçün əlverişli seçimdir. Spesifikasiyaları yoxlayın, SPDT üçün düzgün terminalları və aktuatoru seçin və əhəmiyyətli başlanğıc cərəyanı olan qurğular və ya tələbkar elektromexaniki tətbiqlər üçün rele və ya ağır yük həllərindən istifadə edin.
